DC resistans

Instrumenter som skal kalibreres

Normaler for elektrisk motstand

Nominell verdi [Ω] Utvidet måleusikkerhet [µΩ /Ω] *
0,0001 ± 40
0,001 ± 3
0,01 ± 2
0,1 ± 0,6
1 til 10 k ± 0,4
100 k ± 0,7
1 M ± 2
10 M ± 4
100 M ± 8
1 G ± 18
10 G ± 200
100 G ± 2000

* Beste måleusikkerhet, forutsetter en god normal og gunstig målestrøm

Kalibrering

Det beregnes en kalibreringstid på en uke for fem resistorer dersom tidspunkt for kalibrering er avtalt/reservert på forhånd. I tillegg bør resistorene stå et par dager for å stabilisere seg etter transporten til laboratoriet før målingene starter. Kalibreringer av luftkjølte motstander utføres ved 23°C, mens motstander i oljebad kalibreres ved 20°C eller 23°C.

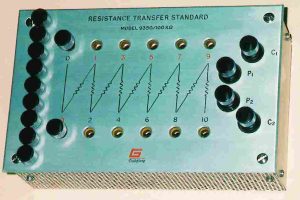

Hamon stegenormal med 10 resistorer koblet i serie. Ved hjelp av kortslutningskontakter kan man lage en paralellkobling med 1:100 av motstandsverdien

Realisering av Ohm

Enheten for elektrisk motstand, Ohm, realiseres ved hjelp av kvantisert Hall-effekt. Effekten kan observeres i spesielle halvlederbrikker i sterke magnetfelt ved svært lave temperaturer. Når styrken i magnetfeltet varieres endrer motstanden seg trinnvis. Verdien på trinnene er gitt ved : R = RK /n hvor R er den elektriske motstanden, RK en konstant og n et heltall.

Faktoren RK kalles Klitzing-konstanten og har verdien 25 812,807 Ω. Denne verdien er internasjonalt vedtatt og brukes av alle laboratorier som realiserer kvantisert Hall-effekt, slik at metoden gir samme verdi for enheten Ω som realiseringen av SI-definisjonen. Klitzing-konstanten er lik forholdet h/e2, der h er plancks konstant og e er elektronladningen.

20. mai 2019 ble SI-enhetene revidert.

Alle motstander og Kvante-Hall motstanden vil da øke verdien med en
faktor på 17,793 ⋅ 10-9 når de blir målt med de nye SI-enhetene.

Sporbarhetskart
